Präzisionswerkzeuge
Made in Germany

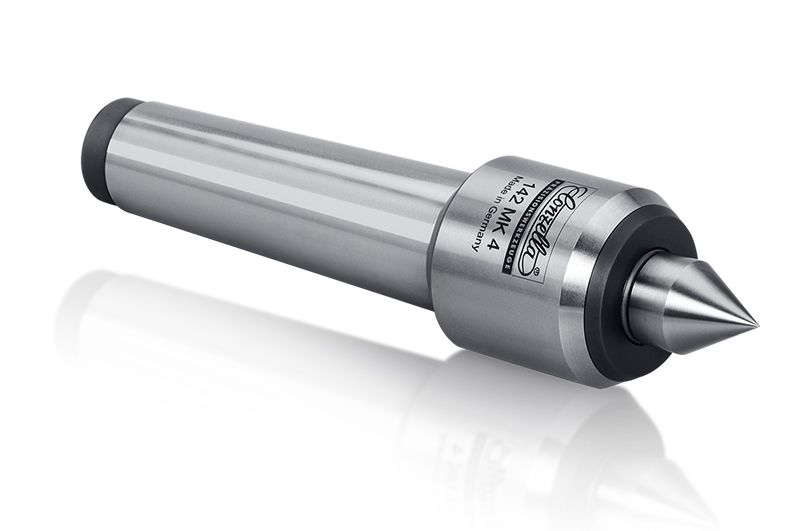

Reihe 102

Mitlaufende
Präzisions-Drehbankspitze

Produkteigenschaften

  • Werkzeug mit kleinem Gehäusedurchmesser für optimale Zugänglichkeit
  • Zusätzliche Lagerung für Axialkräfte
  • MK-Schaft gehärtet und geschliffen
  • Körnerachse aus gehärtetem Werkzeugstahl
  • Wartungsfreie Dauerschmierung
  • Labyrinthabdichtung
  • Wellendichtring verhindert Eindringen von Schmutz und Kühlflüssigkeit
Datenblatt Reihe 102

MK: 2
D: 32
d: 15
d1: 17,78
L: 64
l1: 19,5
l2: 39
Drehzahl max. [1/min]: 6000
Werkstückgewicht max. [kg]: 200
Rundlauf-Abweichung max. [mm]: 0,005
Axialdruck max. [kN]: 1,28

MK: 3
D: 34
d: 15
d1: 23,83
L: 64
l1: 19,5
l2: 39
Drehzahl max. [1/min]: 6000
Werkstückgewicht max. [kg]: 400
Rundlauf-Abweichung max. [mm]: 0,005
Axialdruck max. [kN]: 1,28

MK: 4
D: 43
d: 20
d1: 31,27
L: 77
l1: 27
l2: 43
Drehzahl max. [1/min]: 6000
Werkstückgewicht max. [kg]: 800
Rundlauf-Abweichung max. [mm]: 0,005
Axialdruck max. [kN]: 1,78

MK: 5
D: 58
d: 30
d1: 44,40
L: 105
l1: 37
l2: 59
Drehzahl max. [1/min]: 4000
Werkstückgewicht max. [kg]: 1200
Rundlauf-Abweichung max. [mm]: 0,008
Axialdruck max. [kN]: 2,55
