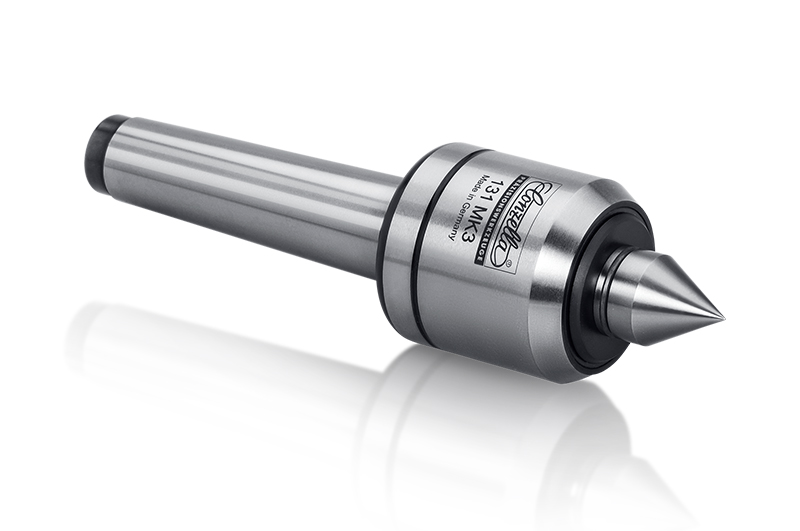

Reihe 100

Mitlaufende
Präzisions-Drehbankspitze

Produkteigenschaften

Kostengünstige Standarttype für leichte Anwendungen
MK-Schaft gehärtet und geschliffen
Körnerachse aus durchgehärtetem Werkzeugstahl
Hohe Rundlaufgenauigkeit bei extrem leichtem Lauf
Wartungsfreie Dauerschmierung
Labyrinthabdichtung

TYPE 111

MK: 1
D: 28
d: 12
d1: 12,07
L: 57,5
l1: 17
l2: 34
Drehzahl max. [1/min]: 6500
Werkstückgewicht max. [kg]: 25
Rundlauf-Abweichung max. [mm]: 0,005

TYPE 113

MK: 1
D: 35
d: 13
d1: 12,07
L: 63,5
l1: 18
l2: 39
Drehzahl max. [1/min]: 5500
Werkstückgewicht max. [kg]: 50
Rundlauf-Abweichung max. [mm]: 0,005

TYPE 121

MK: 1
D: 35
d: 13
d1: 17,78
L: 66,0
l1: 19
l2: 39
Drehzahl max. [1/min]: 5500
Werkstückgewicht max. [kg]: 80
Rundlauf-Abweichung max. [mm]: 0,005

TYPE 123

MK: 2
D: 45
d: 20
d1: 17,78
L: 84,0
l1: 26
l2: 49
Drehzahl max. [1/min]: 5000
Werkstückgewicht max. [kg]: 100
Rundlauf-Abweichung max. [mm]: 0,005

TYPE 131

MK: 3
D: 45
d: 20
d1: 23,83
L: 84,0
l1: 26
l2: 49
Drehzahl max. [1/min]: 5000
Werkstückgewicht max. [kg]: 150
Rundlauf-Abweichung max. [mm]: 0,005

TYPE 133

MK: 3
D: 60
d: 24
d1: 23,83
L: 103,0
l1: 34
l2: 60
Drehzahl max. [1/min]: 4000
Werkstückgewicht max. [kg]: 300
Rundlauf-Abweichung max. [mm]: 0,005

TYPE 141

MK: 4
D: 60
d: 24
d1: 31,27
L: 105,0
l1: 34
l2: 60
Drehzahl max. [1/min]: 4000
Werkstückgewicht max. [kg]: 400
Rundlauf-Abweichung max. [mm]: 0,005

TYPE 143

MK: 4
D: 80
d: 32
d1: 31,27
L: 126,0
l1: 42
l2: 73
Drehzahl max. [1/min]: 3200
Werkstückgewicht max. [kg]: 650
Rundlauf-Abweichung max. [mm]: 0,008
