Präzisionswerkzeuge
Made in Germany

Reihe 805 HM

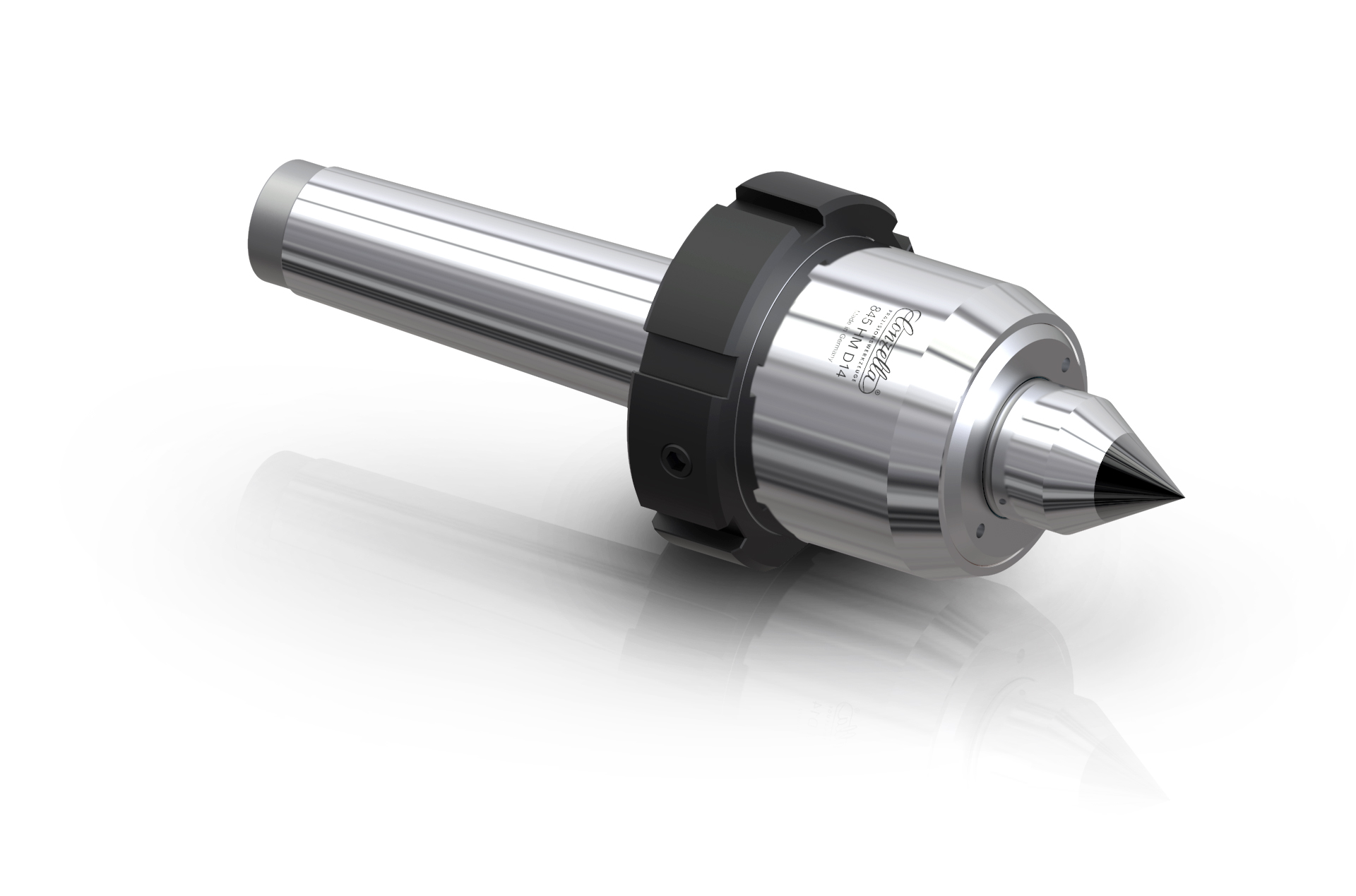

Mitlaufende
HOCHLEISTUNGS-Drehbankspitze

Produkteigenschaften

  •  Hochleistungsausführung speziell für CNC-Drehmaschinen

  • Mit Hartmetallspitze für Anwendungen mit hohem Verschleiß

  • Abdrückmutter nach CONZELLA-Werksnorm

  • Für hohe Drehzahlen und hohe Axialkräfte

  • Hohe Rundlaufgenauigkeit durch High-End Lagerung

  • Komplettes Werkzeug gehärtet und geschliffen

  • Wartungsfreie Dauerschmierung

  • Wellendichtring verhindert Eindringen von Schmutz und Kühlflüssigkeit

  • Mit Zusatzdichtung auch für Schleifanwendungen geeignet

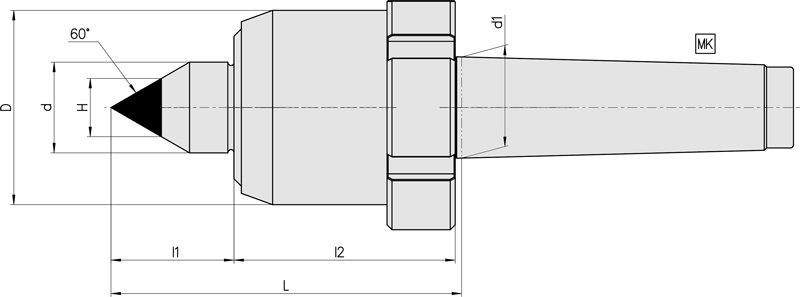

Datenblatt Reihe 805 HM

MK: 3
D: 52
d: 25
d1: 23,83
L: 94
l1: 30
l2: 64
H: 11
Drehzahl max. [1/min]: 12000
Werkstückgewicht max. [kg]: 300
Rundlauf-Abweichung max. [mm]: 0,003
Abdrückgewinde [G]: M 54×1.5
Axialdruck max. [kN]: 4,20

MK: 4
D: 60
d: 28
d1: 31,27
L: 108
l1: 37
l2: 70
H: 14
Drehzahl max. [1/min]: 10000
Werkstückgewicht max. [kg]: 600
Rundlauf-Abweichung max. [mm]: 0,003
Abdrückgewinde [G]: M 62×1.5
Axialdruck max. [kN]: 6,00

MK: 5
D: 72
d: 35
d1: 44,40
L: 134
l1: 43
l2: 92
H: 18
Drehzahl max. [1/min]: 8000
Werkstückgewicht max. [kg]: 1200
Rundlauf-Abweichung max. [mm]: 0,003
Abdrückgewinde [G]: M 74×1.5
Axialdruck max. [kN]: 10,35
