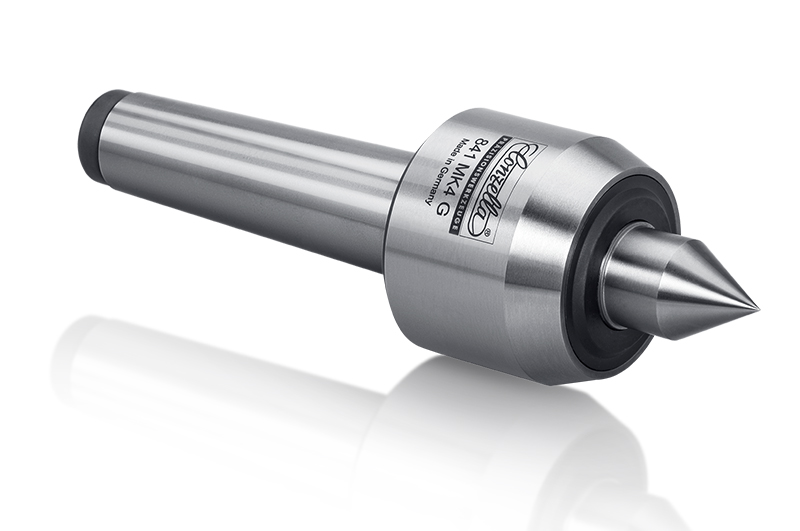

Reihe 800

Mitlaufende
Präzisions-Drehbankspitze

Produkteigenschaften

„Schwerarbeiter“ für konventionelle Anwendungen
Schaftgelagerte Körnerachse aus durchgehärtetem Werkzeugstahl
Lageranordnung für hohe Axialkräfte
Komplettes Werkzeug gehärtet und geschliffen
Hohe Rundlaufgenauigkeit
Wartungsfreie Dauerschmierung
Wellendichtring verhindert Eindringen von Schmutz und Kühlflüssigkeit

TYPE 823

MK: 2
D: 45
d: 20
d1: 17,78
L: 76
l1: 26
l2: 43
Drehzahl max. [1/min]: 5000
Werkstückgewicht max. [kg]: 150
Rundlauf-Abweichung max. [mm]: 0,005
Axialdruck max. [kN]: 1,78

TYPE 831

MK: 3
D: 45
d: 20
d1: 23,83
L: 77
l1: 26
l2: 43
Drehzahl max. [1/min]: 5000
Werkstückgewicht max. [kg]: 200
Rundlauf-Abweichung max. [mm]: 0,005
Axialdruck max. [kN]: 1,78

TYPE 833

MK: 3
D: 60
d: 24
d1: 23,83
L: 95
l1: 36
l2: 52
Drehzahl max. [1/min]: 4300
Werkstückgewicht max. [kg]: 400
Rundlauf-Abweichung max. [mm]: 0,005
Axialdruck max. [kN]: 2,55

TYPE 841

MK: 4
D: 60
d: 24
d1: 31,27
L: 97
l1: 36
l2: 52
Drehzahl max. [1/min]: 4300
Werkstückgewicht max. [kg]: 600
Rundlauf-Abweichung max. [mm]: 0,005
Axialdruck max. [kN]: 2,55

TYPE 843

MK: 4
D: 76
d: 32
d1: 31,27
L: 112
l1: 43
l2: 60
Drehzahl max. [1/min]: 3200
Werkstückgewicht max. [kg]: 750
Rundlauf-Abweichung max. [mm]: 0,005
Axialdruck max. [kN]: 4,30

TYPE 851

MK: 5
D: 78
d: 32
d1: 44,40
L: 118
l1: 47
l2: 60
Drehzahl max. [1/min]: 3200
Werkstückgewicht max. [kg]: 1800
Rundlauf-Abweichung max. [mm]: 0,005
Axialdruck max. [kN]: 4,30

TYPE 853

MK: 5
D: 96
d: 42
d1: 44,40
L: 134
l1: 49
l2: 74
Drehzahl max. [1/min]: 2600
Werkstückgewicht max. [kg]: 2000
Rundlauf-Abweichung max. [mm]: 0,007
Axialdruck max. [kN]: 6,60

TYPE 863

MK: 6
D: 110
d: 52
d1: 63,35
L: 155
l1: 62
l2: 82
Drehzahl max. [1/min]: 2000
Werkstückgewicht max. [kg]: 4500
Rundlauf-Abweichung max. [mm]: 0,010
Axialdruck max. [kN]: 8,39
