Präzisionswerkzeuge
Made in Germany

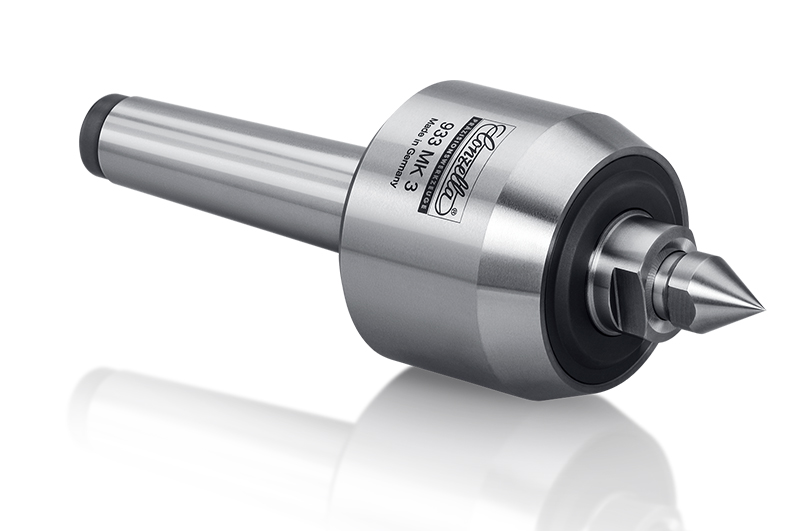

Reihe 900

Mitlaufende
Präzisions-Drehbankspitze

  • Sondereinsätze nach Kundenwunsch lieferbar
  • Lieferung erfolgt ohne auswechselbare Einsätze
  • Komplettsätze mit 6 auswechselbaren Einsätzen im hochwertigen Holzetui erhältlich

Produkteigenschaften

  • Gleiche Ausführung wie Reihe 800, jedoch mit auswechselbaren Einsätzen für maximale Flexibilität
  • Auswechseln der Einsätze durch gegenseitiges Verdrehen mit zwei Gabelschlüsseln an den Schlüsselflächen von Achse und Einsatz
  • Schaftgelagerte Achse aus durchgehärtetem Werkzeugstahl
  • Lageranordnung für hohe Axialkräfte
  • Komplettes Werkzeug gehärtet und geschliffen
  • Hohe Rundlaufgenauigkeit
  • Wartungsfreie Dauerschmierung
  • Wellendichtring verhindert Eindringen von Schmutz und Kühlflüssigkeit
Datenblatt Reihe 900

MK: 2
D: 45
d: 20
d1: 17,78
L: 59
l1: 10
l2: 43
d2: 12
SW: 17
Drehzahl max. [1/min]: 5000
Werkstückgewicht max. [kg]: 50
Rundlauf-Abweichung max. [mm]: 0,005
Axialdruck max. [kN]: 1,78

MK: 3
D: 60
d: 24
d1: 23,83
L: 68
l1: 12
l2: 50
d2: 14
SW: 19
Drehzahl max. [1/min]: 4300
Werkstückgewicht max. [kg]: 200
Rundlauf-Abweichung max. [mm]: 0,005
Axialdruck max. [kN]: 2,55

MK: 4
D: 76
d: 32
d1: 31,27
L: 79
l1: 13
l2: 58
d2: 18
SW: 27
Drehzahl max. [1/min]: 3200
Werkstückgewicht max. [kg]: 300
Rundlauf-Abweichung max. [mm]: 0,007
Axialdruck max. [kN]: 4,30

MK: 5
D: 96
d: 42
d1: 44,40
L: 98
l1: 14
l2: 72
d2: 24
SW: 36
Drehzahl max. [1/min]: 2600
Werkstückgewicht max. [kg]: 800
Rundlauf-Abweichung max. [mm]: 0,010
Axialdruck max. [kN]: 6,60
